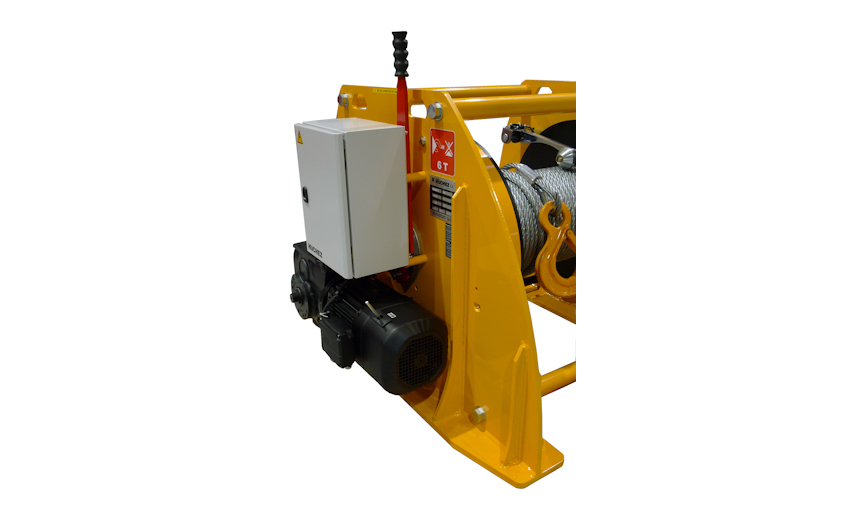

TRAKZIO 6500 kg - 2 m/min, version monophasée
TRAKZIO 6500 kg - 2 m/min, version monophasée
Treuil électrique 6500 kg. Gamme de treuils électriques dotés d'une grande capacité d'enroulement de câble développée pour les applications de traction/halage uniquement.
Utilisation :
- Applications de traction/halage uniquement
- Industrie
- B.T.P.
- Lancement de ponts
- Secteur ferroviaire : halage de wagons ou de trains
- Traction de fortes charges
- Tension de bandes transporteuses
Fabrication française. Conformes à la Directive Machines 2006/42/CE.
- Robustesse et fiabilité des pièces mécaniques HUCHEZ.
- Fixation verticale possible.
- Structure en acier mécanosoudé, grenaillé et peint.
- Moteur asynchrone. Protection IP 55.
- Frein à manque de courant.
- Alimentation monophasée 230 V - 50 Hz.
- Coffret électrique monté sur le treuil et fin de course détecteur 3 tours morts inclus.
- Commande très basse tension assurant la protection de l'utilisateur contre les risques électriques : modèles à variateur de vitesses (VV). Modèles à 1 vitesse (BT) également disponibles : cf. gammes correspondantes. Modèles avec Optimisation dynamiques de puissance (O.D.P.) permettant l'ajustement automatique et à chaque instant de la vitesse du treuil à l'effort requis : nous consulter.
- Fiabilité des composants électriques et électroniques.
- Débrayage manuel du tambour à vide, ergonomique et sécurisé.
- Disjoncteur thermique.
- Boite de commande 3 boutons (Enroulé-Déroulé-Arrêt d'urgence) non débrochable avec potentiomètre (câble de commande de 3 m).
- Longueur de tambour standard : 600 mm.
- Nombreuses options possibles (châssis inférieur, protection tubulaire du moteur, radiocommande...) : nous consulter.
Applications :
Papillonnage de barges.
Papillonnage de barges.
Déplacement d'un broyeur.
Caractéristiques techniques du TRAKZIO 6500 kg - 2 m/min, version monophasée
| Force 1ère couche kg | 6500 |
| Force couche supérieure kg | 4600 |
| Nb de couches | 5 |
| Câble cap. 1ère couche m | 32 |
| Câble cap. maxi. m | 210 |
| Câble Ø mm | 18 |
| Vitesse réglable 1ère couche m/min | 0,2-2 |
| Vitesse réglable couche supérieure m/min | 0,2,-2,5 |
| Moteur kW | 2,2 |
| Alimentation | 1Ph-230V |
| Poids (sans câble) kg | 955 |
OPTIONS
Ce dispositif arrête le treuil en cas de surcharge sans rupture de la chaîne cinématique.
Il est obligatoire en levage à partir de 1000 kg (Directive 2006/42/CE) dans le but d'éviter les ruptures de câble, les déformations des structures et donc les accidents découlant des problèmes dus aux surcharges.

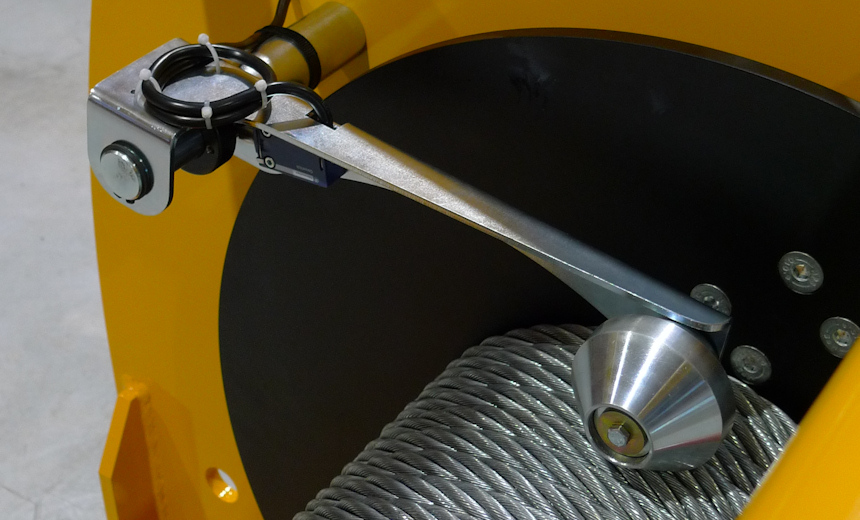

Fin de course spécialement mis au point par HUCHEZ. Il comporte 2 positions. Ce système facile à régler assure la sécurité en empêchant les dépassements haut et bas.
Fin de course à came comportant 2, 4, 6 ou 8 positions possibles. IP 65. Option codeur également proposée.
Cette option favorise l'enroulement correct du câble sur la première couche. Indispensable pour installer un système de va-et-vient.
Ce dispositif permet d'effectuer manuellement une manoeuvre de secours. Pour dérouler manuellement le câble, le tambour débrayable est nécessaire.
Couplé à un levier de déblocage du frein, il permet manuellement de descendre ou positionner de façon précise une charge.
Permet un enroulement ordonné du câble sur le tambour. Complément indispensable du tambour rainuré utilisé sur une seule couche d'enroulement et dans le cas où le câble n'est pas tendu en permanence (enroulement à vide en traction).
Déconseillé en cas d'enroulement du câble sur plusieurs couches.
Obligatoire avec un système de va-et-vient.
Permet un enroulement ordonné du câble sur le tambour. Complément indispensable du tambour rainuré utilisé sur une seule couche d'enroulement et dans le cas où le câble n'est pas tendu en permanence (enroulement à vide en traction).
Très utile pour le déroulement à vide du câble sur une longue distance. Cette option ne doit être utilisée que pour des applications en halage.
Permet de lever une charge avec plusieurs câbles, lever plusieurs charges ou réaliser un système de va-et-vient.
Permet de lever ou tirer une charge avec différents points de fixation.
Très utilisé dans les équipements scéniques.
Permet d'enrouler plusieurs couches avec 2 câbles.
Fixation au sol permettant une installation et une manipulation plus aisées.
Ce châssis inférieur permet une manipulation aisée grâce aux deux emplacements dédiés aux fourches des chargeurs à bras télescopique.
Spécialement étudiée pour les chantiers et le BTP. Complément idéal du châssis inférieur.
Spécialement étudié pour les chantiers et le BTP.
Finition galvanisée. Fixation au sol ou par elingage. Manipulation aisée grâce aux emplacements pour les fourches.
Halage uniquement.
Portée 100 m en champs libre. Fréquence 2,4 GHz. Protection IP 65.
Existe avec housse de protection, en version longue portée 500 m en champs libre.
Halage uniquement. Version avec variation de vitesse (VV).
Portée 100 m en champs libre. Fréquence 2,4 GHz. Protection IP 65.
Existe avec housse de protection, en version longue portée 500 m en champs libre.
Confection de la bâche sur-mesure. Nous consulter.
La bâche de protection pour treuil HUCHEZ permet de préserver votre matériel des intempéries, de la poussière… lorsqu’il n’est pas utilisé. Les finitions sont soignées : ourlet, présence d’œillets… pour durer dans le temps.
Type C5M avec certificat : pour une utilisation marine/off-shore.
Type C4 : pour une utilisation en environnement difficile.
Nous consulter.
Evite l'inversion entre montée et descente lors du branchement du treuil. Cette option est prévue en standard pour les applications sur chantier.
Protection du moteur frein, du coffret électrique déporté, du fin de course type à came.
